導讀：干式變壓器廣泛用于局部照明、高層建筑、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空

　　干式變壓器廣泛用于局部照明、高層建筑、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

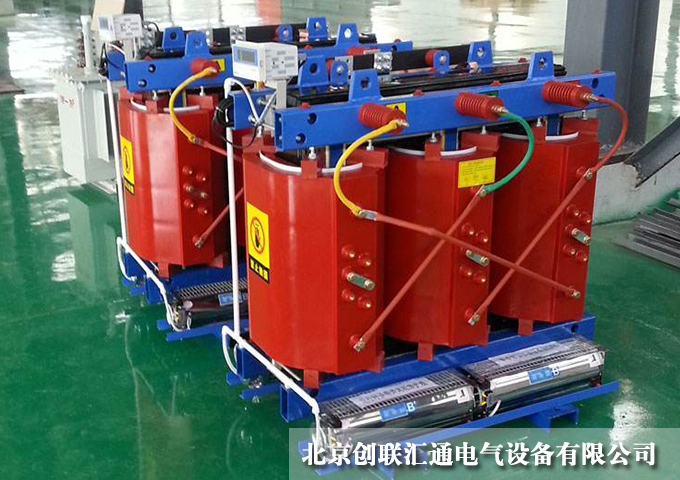

SCB10-315/10干式變壓器結構形式

　　1.開啟式.是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式.

　　2.封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的)

　　3.澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.

SCB10-315/10干式變壓器的結構特點

　　1.鐵芯

　　采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

　　2.繞組

　　有以下幾種:(1)纏繞式(2)環氧樹脂加石英砂填充澆注(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式

　　(一般多采用3,因為它能有效的防止?jié)沧⒌臉渲_裂,提高了設備的可靠性)

　　3.高壓繞組

　　一般采用多層圓筒式或多層分段式結構

　　4.低壓繞組

　　一般采用層式或箔式結構

scb10-315變壓器參數

變壓器型號	額定容量(KVA)	聯結 組標號	電壓組合(kV）			損耗(W)		空載電流 (%)	短路阻抗 (%)
變壓器型號	額定容量(KVA)	聯結 組標號	高壓	分接范圍	低壓	空載	負 載	空載電流 (%)	短路阻抗 (%)
SCB10-30/10	30	Dyn11 或 Yyn0	10 6.3 6	±5%,±2× 2.5% 或 +3×2.5% -1×2.5%	0.4	190	710	2.4	4.0
SCB10-50/10	50					270	1000	2.4
SCB10-80/10	80					370	1380	1.8
SCB10-100/10	100					400	1570	1.8
SCB10-125/10	125					470	1850	1.6
SCB10-160/10	160					550	2130	1.6
SCB10-200/10	200					630	2530	1.4
SCB10-250/10	250					720	2760	1.4
SCB10-315/10	315					880	3470	1.2
SCB10-400/10	400					980	3990	1.2
SCB10-500/10	500					1160	4880	1.2
SCB10-630/10	630					1350	5880	1.0
SCB10-630/10	630					1300	5960	1.0	6.0
SCB10-800/10	800					1520	6960	1.0
SCB10-1000/10	1000					1770	8130	1.0
SCB10-1250/10	1250					2090	9690	1.0
SCB10-1600/10	1600					2450	11730	1.0
SCB10-2000/10	2000					3050	14450	0.8
SCB10-2500/10	2500					3600	17170	0.8
