變壓器的主要分類

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-28 01:59:58

導讀：一般常用變壓器的分類可歸納如下： 1、按相數分： 1）單相變壓器：用于單相負荷和三相變壓器組。 2）三相變壓器：用于三相系統的升、降電壓。

一般常用變壓器的分類可歸納如下：

1、按相數分：

1）單相變壓器：用于單相負荷和三相變壓器組。

2）三相變壓器：用于三相系統的升、降電壓。

2、按冷卻方式分：

1）干式變壓器：依靠空氣對流進行自然冷卻或增加風機冷卻，多用于高層建筑、高速收費站點用電及局部照明、電子線路等小容量變壓器。

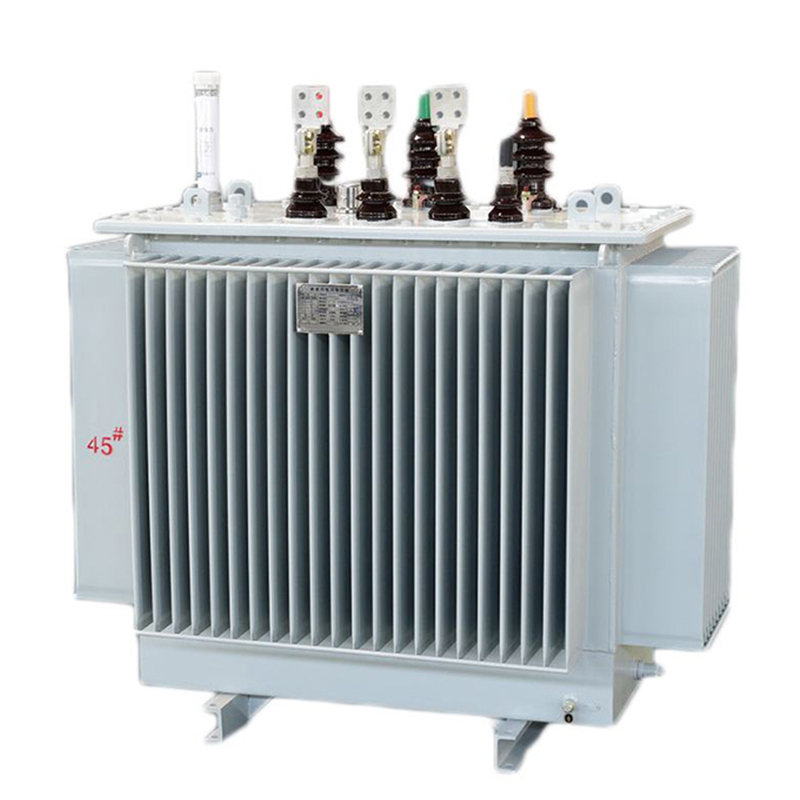

2）油浸式變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

3、按用途分：

1）電力變壓器：用于輸配電系統的升、降電壓。

2）儀用變壓器：如電壓互感器、電流互感器、用于測量?jī)x表和繼電保護裝置。

3）試驗變壓器：能產生高壓，對電氣設備進行高壓試驗。

4）特種變壓器：如電爐變壓器、整流變壓器、調整變壓器、電容式變壓器、移相變壓器等。

4、按繞組形式分：

1）雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

2）三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

3）自耦變電器：用于連接不同電壓的電力系統。也可做為普通的升壓或降后變壓器用。

5、按鐵芯形式分：

1）芯式變壓器：用于高壓的電力變壓器。

2）非晶合金變壓器：非晶合金鐵芯變壓器是用新型導磁材料，空載電流下降約80%，是節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低地方。

3）殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；或用于電子儀器及電視、收音機等的電源變壓器。
